Терминальные панели это электронные устройства, позволяющие подключать сигналы от полевых устройств (измерительных преобразователей, исполнительных устройств, установленных непосредственно на объекте) к контроллерам и модулям ввода/вывода. Они позволяют упростить интеграцию модулей гальванической развязки, барьеров искрозащиты и иного совместимого оборудования с применением модулей ввода/вывода и ПЛК.
Области применения: автоматизированные системы управления (АСУ ТП), энергетика, нефтегазовая и химическая промышленность.
Функционал: разделение полевых сигналов и модулей, экономия пространства, обеспечение удобства обслуживания и монтажа.
Основные характеристики:
- Подключение каналов AI, AO, DI, DO, сигналов РСУ и ПАЗ
- Поддержка резервирования
- Монтаж на стандартную DIN-рейку 35 мм
- Компактные размеры для монтажа
- Универсальное подключение
- Легкая замена модулей
Терминальные панели обеспечивают: подключение модулей в резервированной конфигурации; защиту модулей от перенапряжения по цепям питания; защиту источников питания от перегрузки по току по цепям питания модулей; световую индикацию исправности предохранителей/наличия питания платы. Терминальные панели оснащены резервными предохранителями.
Средний срок службы: 15 лет
Наработка на отказ: 100 000 часов

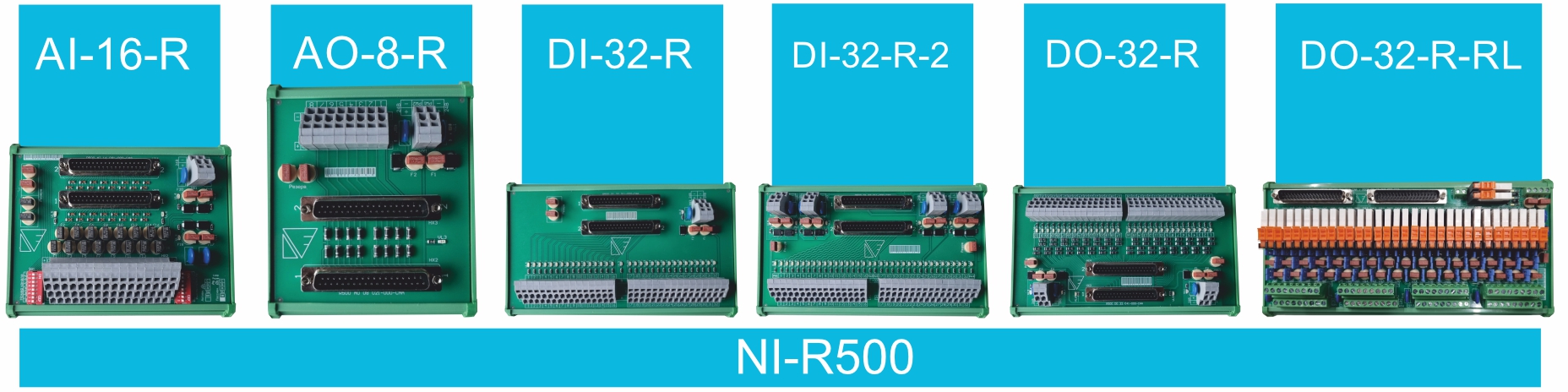

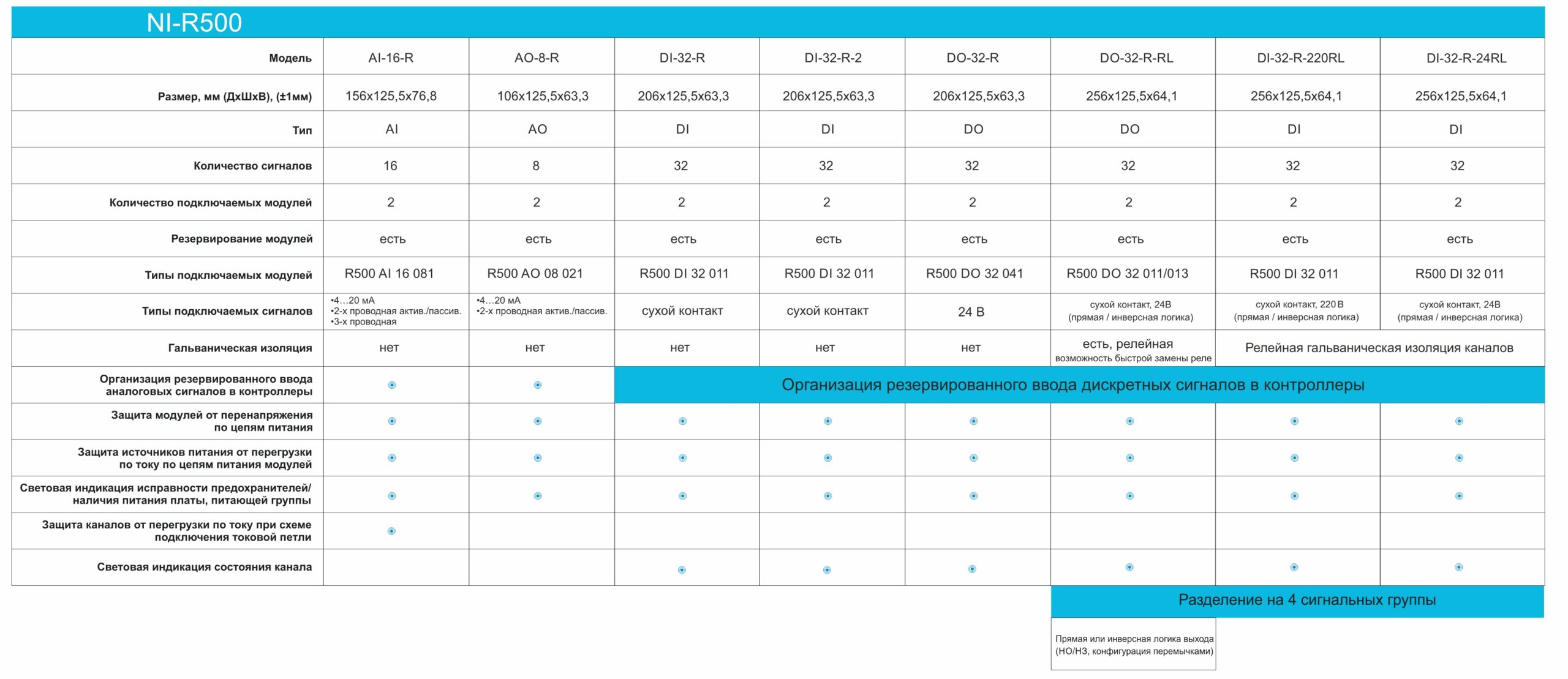

Таблица характеристик терминальных панелей серии «НЕКСТ» NI-R500

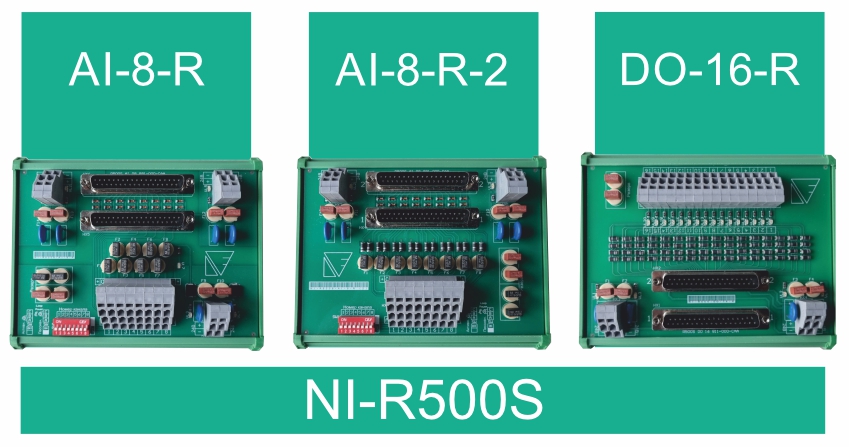

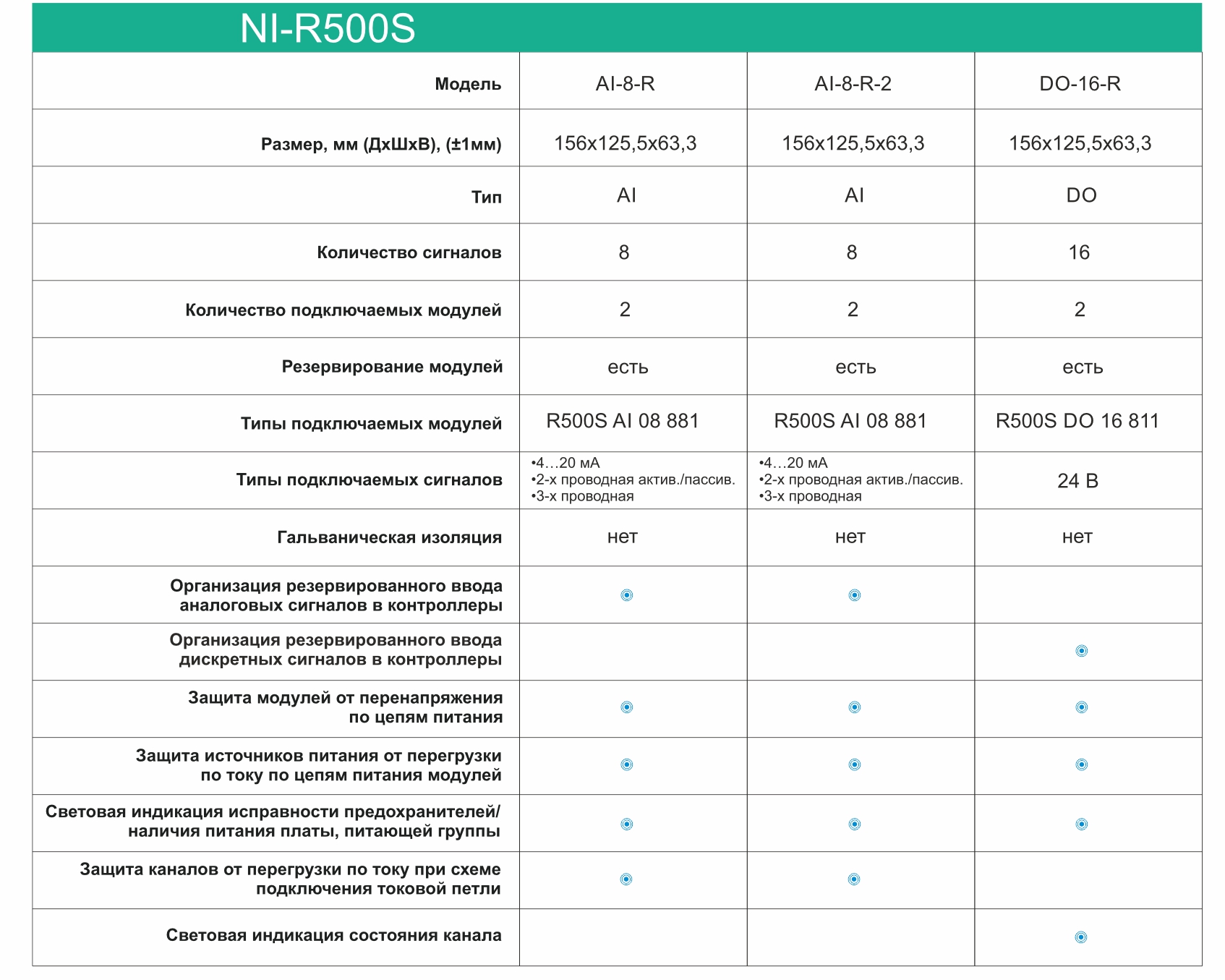

Таблица характеристик терминальных панелей серии «НЕКСТ» NI-R500S
